produção do hidrogênio de 3.0Mpa SMR do consumo de baixa energia do metanol

produção do hidrogênio de 3.0Mpa SMR do consumo de baixa energia do metanol

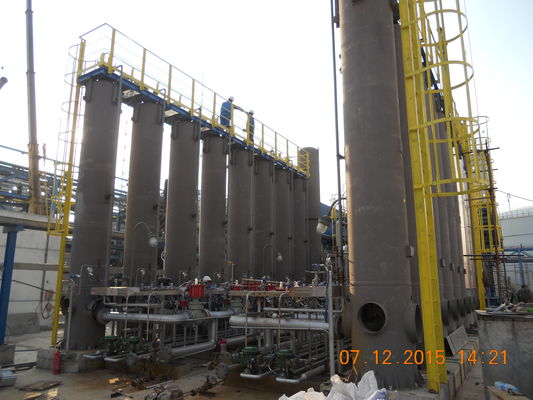

Produção do metanol, reforma do hidrogênio de Jiangyin HANBANG 2*1000Nm3/h

Aplicação da tecnologia

Usando o metanol como a matéria prima, o hidrogênio bruto (principalmente CO2, H2, e traço CO, CH4) é produzido pelo processo de rachamento do vapor, e refinado então pela tecnologia da adsorção do balanço da pressão para obter o hidrogênio com reunião da pureza as exigências dos usuários.
O metanol cru e a água dessalinizada crua premixed em uma determinada relação, pressurizada pela bomba de medida, pré-aquecido, gasificado e superheated, e entram então no reator. Sob a ação do catalizador, a reação é realizada para gerar o hidrogênio bruto. Após a inversão térmica, o calor é recuperado, de refrigeração, e incorpora então o dispositivo da adsorção do balanço da pressão para a purificação final.

refrigerar e condensação do gás da conversão

O gás de alta temperatura da conversão que vem da parte inferior do reformista, após a inversão térmica com o líquido da matéria prima, recupera o calor e para reduzir a temperatura do gás, e a temperatura deixou cair abaixo de 40℃ através do refrigerador. A finalidade deste procedimento é reduzir a temperatura do gás da conversão, e faz o metanol e o componente dessalinizado da água condensou-se.

purificação do gás da conversão

A parte superior do reformista é enchida com um enchimento de aço inoxidável. O gás da conversão entra da parte inferior do reformista, e lavado para cima e para baixo pela água dessalinizada. Aquele é limpar o metanol não de reação no gás e retornar o líquido de lavagem ao tanque líquido de circulação do amortecedor. Após a limpeza, o gás é enviado da parte superior para exercer pressão sobre o processo da adsorção do balanço (purificação do hidrogênio). A finalidade da lavagem da água é usar a água para absorver o metanol no gás da conversão, que não pode somente reduzir o consumo de metanol, mas para reduzir igualmente a dificuldade da separação do gás.

Índices técnicos

Pressão do hidrogênio: 1.6~3.0Mpa

Pureza do hidrogênio: 99~99.999%

Escala: 100~20000Nm3/h

Consumo do metanol: 0.5~0.56Nm3/Nm3 H2

Rejeição: 30 a 110%

Características e vantagens:

Tecnologia de processamento madura e operação segura e segura.
Fonte larga de matéria prima e de grande escala de processamento.
Tecnologia avançada da recuperação da energia térmica e baixo consumo de energia da produção.

Referência
