Sistema de análise em linha do campo petrolífero da unidade da adsorção do balanço da pressão da pureza de 99%

Sistema de análise em linha do campo petrolífero da unidade da adsorção do balanço da pressão da pureza de 99%

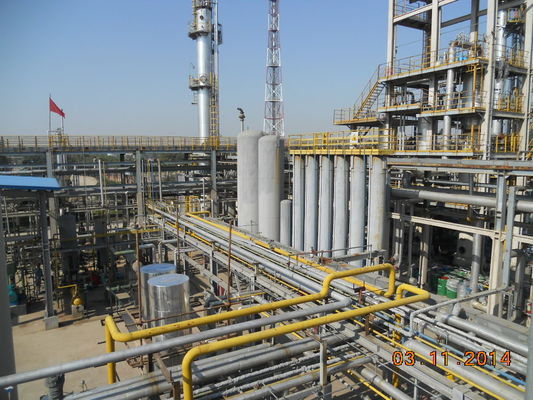

Planta do hidrogênio do campo petrolífero PSA de Zhongyuan

Aplicação da tecnologia:

Sob certas condições da temperatura, da pressão e do catalizador, a matéria prima é misturada com o vapor de água para a reação da reforma e de deslocamento (SMR) para gerar um gás de reforma que contém H2, CO, CO2, N2 e CH4. Após a separação e a purificação da adsorção do balanço da pressão (PSA), o produto do hidrogênio da pureza alta é preparado

Adsorção do balanço da pressão (PSA) - planta do hidrogênio

Recuperando e refinando o hidrogênio com PSA

A adsorção do balanço da pressão (PSA) de TECHAIRS é usada para recuperar e refinar o hidrogênio de uma variedade de córregos hidrogênio-ricos tais como gás de síntese resultando da reforma de vapor e os processos ou os gás de escape da gasificação da refinaria e das instalações petroquímicas. A tecnologia confia em diferenças nas propriedades da adsorção dos gás para separá-los sob a pressão, e é um modo eficaz de produzir o hidrogênio puro.

Nós entregamos a planta do hidrogênio da PSA a uma variedade de clientes na eletrônica, na biomassa e nas indústrias de aço. Mais importante, nós igualmente fornecemos as refinarias, que exigem grandes volumes para processos do hidro-cracking, do dearomatisation e da dessulfuração. Além, nós apoiamos as instalações petroquímicas, que precisam volumes altos de hidrogênio para processos tais como a síntese do metanol e da amônia.

Descrição de processos

O gás da alimentação para a planta da geração da PSA pode ser hidrogênio cru de uma grande variedade de fontes, incluindo o metano do vapor que reformam, a oxidação parcial, a purificação criogênica, os gás da remoção da planta do metanol, o gás de escape do etileno, o gás de escape do estireno, a gasificação e as plantas da amônia.

Durante o processo da PSA, o hidrogênio está recuperado e refinado em uma pressão perto da pressão da alimentação, quando as impurezas fixadas forem removidas abaixando a pressão. O cauda-gás da PSA, que contém as impurezas, pode então ser enviado para trás ao sistema de combustível mesmo sem um compressor do cauda-gás. O todo o processo é automático.

As plantas do hidrogênio de TECHAIRS PSA usam os adsorventes e o projeto de programa avançados do controle que são aperfeiçoados para taxas da recuperação e da produtividade. As plantas do hidrogênio da PSA são feitas para a operação exterior e 2nãa pilotado, e projetadas ser compactas e patim-montadas inteiramente.

Índices técnicos:

Pureza: 99%~99.999%

Capacidade: 200~100000Nm3/h

Rendimento: ≥90%

Características e vantagens:

Tecnologia de processamento madura e operação segura e segura.

Ciclo curto da construção do projeto e da taxa de recuperação do investimento para conseguir o mercado forte competitivo.

Recuperação de vários estágios da margem e a possibilidade da queimadura-para trás do gás da dessorção da PSA de poupança de energia e a favor do meio ambiente.

Adsorvente especial, baixos custos de operação, pureza alta e rendimento alto.

Válvula de controle programável especial com ofautomatic de nível elevado.

Base de fabricação especial da válvula arranjando em sequência

• A base de fabricação especial da válvula arranjando em sequência sob o controle de Techairs é ficada situada nos subúrbios de Chengdu de Sichuan. A válvula arranjando em sequência de capacidade elevada projetada para a máquina da produção do hidrogênio é o produto patenteado projetado por nossa empresa com investigação e desenvolvimento independente, e a válvula tem as vantagens, tais como uma estrutura razoável, tempo firmemente selado, seguro, curto da ação, interruptor flexível, vida útil longa, etc. equipou-se com o desempenho em dois sentidos da resistência de pressão e o desempenho de alta velocidade da resistência de erosão do fluxo de ar; interruptores pneumáticos, elétricos e hidráulicos equipados com o feedback no local da indicação do estado da válvula e do sinal de interruptor. Diâmetro nominal da válvula: DN15 a DN400, pressão nominal: PN1.6 – 10,0. Nos últimos anos, foi amplamente utilizado no óleo em grande escala, no produto químico, no aço, na metalurgia, na eletricidade e nas outras empresas.

Válvula arranjando em sequência de produção própria:

A válvula arranjando em sequência é uma parte importante para que o dispositivo da PSA termine o processo. É igualmente o equipamento chave para o funcionamento normal e seguro do dispositivo. A válvula de parada arranjando em sequência de capacidade elevada e a tecnologia da PSA que é desenvolvida, projetada e produzida por nossa empresa eram nascidas e crescentes ao mesmo tempo. Tenha um número de patentes técnicas, para a produção do hidrogênio, “Dobro-ação que arranja em sequência número de patente da válvula de parada de regulamento”: ZL 2012 3045628,6, “Único-ação que arranja em sequência número de patente da válvula de parada de regulamento”: ZL 2012 3045691. X. Equipped com luta contra a erosão avançada estrangeira, pressão diferencial e funções automáticas seladas da compensação.
