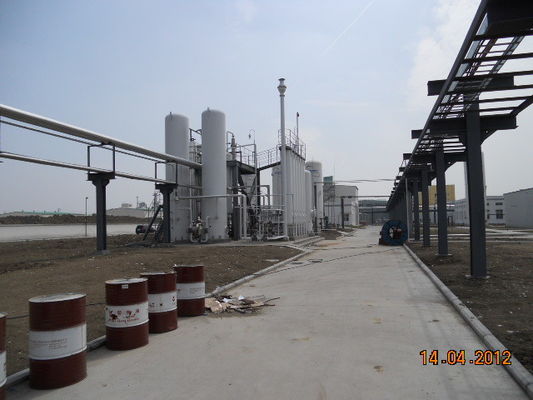

unidade da reforma de vapor da planta do gerador do hidrogênio da unidade de 500Nm3/H PSA

unidade da reforma de vapor da planta do gerador do hidrogênio da unidade de 500Nm3/H PSA

planta da geração do hidrogênio 500Nm3/h, produção do hidrogênio do metanol

Aplicação da tecnologia

Usando o metanol como a matéria prima, o hidrogênio bruto (principalmente CO2, H2, e traço CO, CH4) é produzido pelo processo de rachamento do vapor, e refinado então pela tecnologia da adsorção do balanço da pressão para obter o hidrogênio com reunião da pureza as exigências dos usuários.
O metanol cru e a água dessalinizada crua premixed em uma determinada relação, pressurizada pela bomba de medida, pré-aquecido, gasificado e superheated, e entram então no reator. Sob a ação do catalizador, a reação é realizada para gerar o hidrogênio bruto. Após a inversão térmica, o calor é recuperado, de refrigeração, e incorpora então o dispositivo da adsorção do balanço da pressão para a purificação final.

Diagrama da adsorção e separação de mistura de gases

Tão pode ser considerada da equação isothermal da adsorção de Langmuir de, em uma determinada temperatura, a dessorção é terminada reduzindo a pressão. Os métodos comuns da dessorção são dessorção atmosférica e dessorção do vácuo, que finalidade é reduzir a pressão parcial do adsorbate. A adsorção e a dessorção segundo as indicações da ilustração:

A adsorção do balanço da pressão (PSA) e da adsorção do balanço da temperatura processo da purificação (TSA) são realizadas por duas propriedades do adsorvente na adsorção física: um é a capacidade diferente da adsorção de componentes diferentes, os dois são a capacidade da adsorção de adsorbate nos aumentos do adsorvente com pressão parcial e diminuição com temperatura crescente da adsorção. A primeira propriedade do adsorvente, pode realizar a adsorção preferencial dos componentes da impureza que contêm no syn-gás do hidrogênio para finalidades da purificação do hidrogênio; para a segunda propriedade, pode conseguir a fixação na temperatura de alta pressão e baixa, desorbing na baixa pressão e na alta temperatura. Este ciclo da adsorção e a regeneração conseguem a finalidade da purificação contínua do hidrogênio. Mas diminuição com temperatura crescente da adsorção.

Índices técnicos

Capacidade: 500Nm3/h
Pureza: 99% ~ 99,999%

Características e vantagens

Tecnologia de processamento madura e operação segura e segura.
Fonte larga de matéria prima e de grande escala de processamento.
Tecnologia avançada da recuperação da energia térmica e baixo consumo de energia da produção.

Referência
