Produção industrial do hidrogênio da pureza alta do metanol 8400Nm3/H

Produção industrial do hidrogênio da pureza alta do metanol 8400Nm3/H

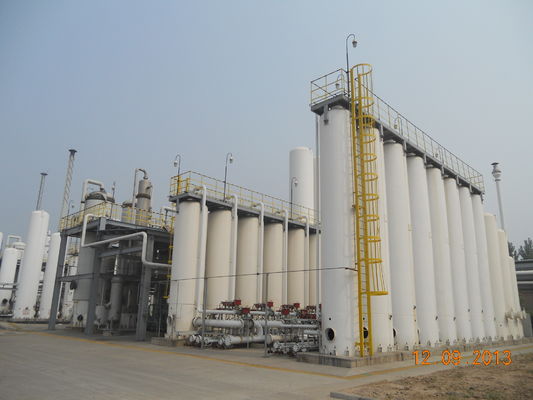

Produção do hidrogênio de Shanxi 8400Nm3/h do metanol

Aplicação da tecnologia

Usando o metanol como a matéria prima, o hidrogênio bruto (principalmente CO2, H2, e traço CO, CH4) é produzido pelo processo de rachamento do vapor, e refinado então pela tecnologia da adsorção do balanço da pressão para obter o hidrogênio com reunião da pureza as exigências dos usuários.
O metanol cru e a água dessalinizada crua premixed em uma determinada relação, pressurizada pela bomba de medida, pré-aquecido, gasificado e superheated, e entram então no reator. Sob a ação do catalizador, a reação é realizada para gerar o hidrogênio bruto. Após a inversão térmica, o calor é recuperado, de refrigeração, e incorpora então o dispositivo da adsorção do balanço da pressão para a purificação final.

Reforma do metanol

Descrição de processo principal:

Recupere o metanol e a água no tanque circular do amortecedor, e a mistura sem reação com o mantimento do metanol que é do tanque do amortecedor do metanol, (dentro de uma determinada proporção de metanol e de água) pressurizado pela bomba de medida no permutador de calor, em primeiro lugar inversão térmica com o gás do conversor; Após a primeira inversão térmica, o córrego participa no superheater do vapor, em segundo lugar inversão térmica com o óleo da condução de calor e a vaporização completa e o superaquecimento. A temperatura do vapor da matéria prima alcança alguma alta temperatura e entra no reformista, para terminar a decomposição catalítica e a reação de conversão ao mesmo tempo, gás reformado de alta temperatura está esfriando para baixo com no líquido da matéria prima e na água refrigerando de circulação pelo permutador de calor e pelo condensador. É a terceira inversão térmica. A temperatura está esfriando abaixo do ℃ 40 na torre de lavagem pela lavagem dessalinizada da água. A mistura de gases reformada vai a um separador do gás-líquido para a separação da água, e entra então na seção da purificação da PSA. O metanol sem reação é fixado pela água dessalinizada, e de volta ao sistema de reciclagem recicle perto a bomba líquida.

Os separadores/purificação do hidrogênio de HAVAYAR operam sobre o processo da adsorção do balanço da pressão, igualmente conhecido como a tecnologia da PSA. Esta tecnologia é baseada nos fenômenos seletivos da adsorção de moléculas do gás sob a pressão na superfície de altamente poroso e o adsorvente eficiente, no caso da geração do hidrogênio o adsorvente é a peneira molecular Carbono-baseada (CMS). Quando o dióxido do hidrogênio e de carbono da reação de deslocamento da água é usado para a geração do hidrogênio, as torres da adsorção estão enchidas com o CMS.

Índices técnicos

Capacidade: 8400Nm3/h
Pureza: 99% ~ 99,999%

Características e vantagens:

Tecnologia de processamento madura e operação segura e segura.
Fonte larga de matéria prima e de grande escala de processamento.
Tecnologia avançada da recuperação da energia térmica e baixo consumo de energia da produção.
