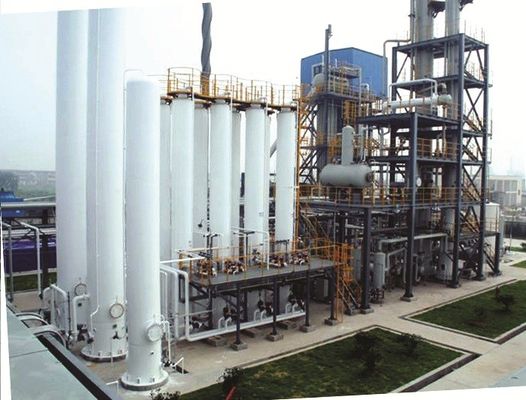

Planta madura compacta do hidrogênio do processo SMR de 3000Nm3 a 4500Nm3

Planta madura compacta do hidrogênio do processo SMR de 3000Nm3 a 4500Nm3

Melhoria de Jiangsu e melhoramento da unidade de produção do hidrogênio pelo gás natural de 3000Nm3 a 4500Nm3

Aplicação da tecnologia:

O hidrogênio bruto (principalmente CH4, Co, CO2, H2 e H2O) é produzido do gás natural (baixos hidrocarbonetos da corrente do carbono) pelo processo de reforma do vapor, e refinado então pela tecnologia da adsorção do balanço da pressão para obter o hidrogênio com reunião da pureza as exigências dos usuários.
O gás natural é comprimido à pressão apropriada (de acordo com o consumo do gás do usuário e a pressão de funcionamento ótima) pelo compressor, e é pré-aquecido então para a dessulfuração fina. Então inscreve o reformista com uma determinada proporção de vapor para a reação. Então passa através da caldeira de calor de desperdício do gás do reformista, recupera o calor do gás do reformista, e inscreve o reformista intermediário para que a reação de conversão obtenha o hidrogênio bruto. Após uma série de inversão térmica e de refrigerar, o gás natural é refrigerado, incorpora o dispositivo da adsorção do balanço da pressão, e refinar-lo finalmente.

Reforma do metano do vapor - produção do hidrogênio

TECHAIRS fornece o metano do vapor que reforma a tecnologia (SMR) para a produção do hidrogênio em uma escala pequena e grande. SMR é uma maneira eficaz eficaz na redução de custos e da energia de produzir o hidrogênio. Os níveis elevados de pureza podem ser alcançados usando a tecnologia da purificação da adsorção do balanço da pressão.

No processo que de SMR um mantimento desulfurized (gás natural, gás de escape da refinaria, gás de petróleo liquefeito ou nafta) é comprimido e pré-aquecido (a pressão de gás para a matéria prima é mais baixa do que 1.6Mpa), misturado com o vapor de água após ter refinado a dessulfuração, sob a ação do ℃ 800 de alta temperatura, de um determinado vapor da pressão e dos catalizadores, do alkane e de água contido no gás natural ajuste fora de uma reação química produzir um gás de reforma que contém H2, CO, CO2, N2 e CH4. O gás de reforma participa no conversor do deslocamento com a transferência térmica de desperdício, e o CO é convertido em H2 e em CO2. O CO2 é reciclado com a transferência térmica, condensação, separação da vapor-água, o progr automático é controle, e o adsorvente das passagens do gás carregado com uma pluralidade de adsorventes específicos por sua vez, e o produto do hidrogênio é extraído após o N2 de fixação da PSA, o CO, o CH4 e o CO2 com levantar a pressão. As impurezas são liberadas com a despressurização e os adsorventes reactivated.

Índices técnicos:

Pureza: 99%~99.9999%
Capacidade: 4500Nm3/h

Características e vantagens da planta do hidrogênio do smr

Tecnologia de processamento madura e operação segura e segura.
Ciclo curto da construção do projeto e da taxa de recuperação do investimento para conseguir o mercado forte competitivo.
Recuperação de vários estágios da margem e a possibilidade da queimadura-para trás do gás da dessorção da PSA de poupança de energia e a favor do meio ambiente.
Adsorvente especial, baixos custos de operação, pureza alta e rendimento alto.
Válvula de controle programável especial com nível elevado de automático.
